保溫夾套直流式截止閥

更新：2017-09-21 17:11:44??????點擊：
  • 品牌：???瑞奇閥門
  • 型號：???BJ45H,BJ45Y,BJ45W
  • 在線訂購
  • 掃描對應二維碼進一步了解保溫夾套直流式截止閥產品
產品介紹
【產品用途】
BJ45H、BJ45Y、BJ45W 型 PN16~PN40 保溫夾套直流式截止閥主要用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質。

【執行標準】
設計與制造：BS1873　BS5160　GB12233
法蘭尺寸：ANSIB16.5　JB/T79　GB9113
壓力溫度：ANSIB16.34
結構長度：ANSIB16.10　BS1873　GB12221
對焊連接尺寸：ANSIB16.25
檢驗與實驗：BS6755　GB/T13927

主要外形和連接尺寸

公稱通徑 尺寸
L D D1 D2 b 3-G Z-d H D0
BJ41W
15 130 105 75 55 14 3/8 4-14 175 180
20 150 115 85 68 14 3/8 4-14 185 180
25 160 135 100 78 16 3/8 4-18 210 200
32 180 145 110 85 16 3/8 4-18 350 200
40 200 160 125 100 16 3/8 4-18 360 200
50 250 180 145 120 18 1/2 4-18 380 240
65 265 195 160 135 20 1/2 8-18 440 240
80 280 215 180 155 20 1/2 8-18 510 280
100 300 245 210 185 22 1/2 8-18 620 320
125 325 280 240 210 24 1/2 8-23 680 360
150 350 335 295 265 26 1/2 12-23 818 360
200 400 405 355 320 30 1/2 12-25 1200 400
250 450 460 410 375 30 1/2 12-25 1450 450
300 500 520 470 435 34 1/2 16-25 1600 500

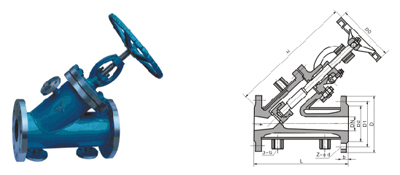

【結構圖片】



精心締造,優質品質!!! www.jxbolai.com 瑞奇閥門
